FPC柔性线路板在生产上的多种分类

作者：鑫沃达电子　　时间：2017-08-22　　点击：

FPC柔性线路板运用上来分类有柔性单面板、柔性双面板、多层软板、按键软板等软性线路板；按原料分有柔性FPC排线板（挠性板）、刚性FPC板、刚柔分离FPC板（刚挠分离板）等。 FPC中文称号为印制软性电路板，又称印刷电路板，印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电器衔接的供应者，由于它是选用电子印刷术制造的，故又称为印刷电路板。FPC简单的说就是置有集成电路和其他电子组件的薄板。鑫沃达FPC线路板：FPC线路板分类

一、根据电路层数分类
分为单面软软板，双面板和多层软板。常见的多层板普通为3-6层板，复杂的多层板可达十几层。
（1）单面软板
在最根本的印刷电路板上，零件会集在其中一面，导线则会集在另一面上。由于导线只呈现在其中一面，所以称这种印刷电路板为单面板。由于单面板在规划线路上有许多严厉的约束（由于只要一面，布线间不能交叉而有必要绕单独的途径），所以早期的电路才运用这类电路板.

（2）双面软板
这种电路板的双面都有布线。为了使双面的导线可以联通，有必要要在双面间有恰当的电路衔接，这种电路间的衔接叫做导孔。导孔是在印刷电路板上，充溢或涂上金属的小洞，它可以与双面的导线相衔接。由于双面板的面积比单面板扩展一倍，且布线可以互相交错（可以绕到另一面），因此双面板可以运用在比单面板更复杂的电路上。

（3）多层软板
为了增加可以布线的面积，多层板选用更多单或双面的布线板。多层板运用数片双面板，并在每层板间放进一层绝缘层后黏牢。电路板的层数代表有几层独立的布线层，普通层数为偶数，而且包括最外侧的两层。

二、根据基材类型划分
柔性线路板，刚性线路板和刚柔分离板。

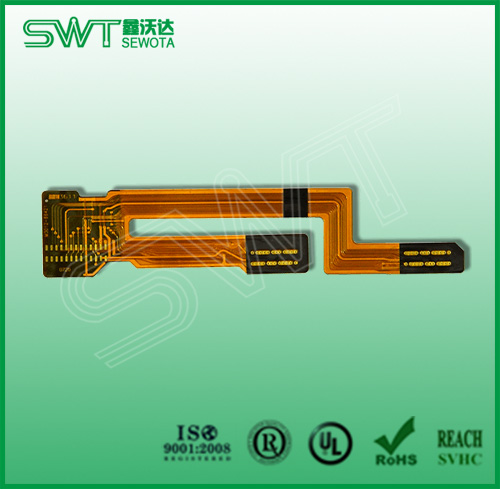

（1）柔性FPC板（挠性板）
柔性板是由柔性基材制成的印刷线路板，其优点是可以迂回，便于电器部件的拼装。FPC在航天、军事、挪动通讯、手提电脑、计算机外设、PDA、数字相机等范畴或产品上得到了普遍的运用。

（2）刚性FPC板
是由纸基（常用于单面）或玻璃布基（常用于双面及多层），预浸酚醛或环氧树脂，表层一面或双面粘上覆铜箔再层压固化而成。这种FPC覆铜箔板材，我们就称它为刚性板。再制成FPC，我们就称它为刚性FPC刚性板是由不易迂回、具有必定强韧度的刚性基材制成的印刷电路板，其优点是可以为附着其上的电子元件供应必定的支撑。

（3）刚柔分离FPC板（刚挠分离板）
刚柔分离板是指一块印刷电路板上包括一个或多个刚性区和柔性区，由刚性板和柔性板层压在一同组成。刚柔分离板的优点是既可以供应刚性印刷板的支撑作用，又具有柔性板的迂回特性，可以满足三维拼装的需求。
